机子： 华硕ROG 幻 14
版号： GA401IV 鑫制造有图点
故障现象：
1.客户自己更换电池，导致机子损坏
2. 插电 待机电流偏高 ，触发能跑码至1.2a(裸板）左右 ；屏幕无显示

全程字数过长，若是您不喜欢一个个字看，可以移步到罗大师B站上观看
【《兽医维修记》16期 ROG 幻14/16 GA401 更换电池后无法开机，重症医学科是怎么治疗这样的故障？】



正文开始

一：检修思路及现象

1.1上电之前，因为是客户人为损坏，所以要拆出来先看看，有没有接线出错，或者是其他情况，再上电
拆出来发现电池接口被翘起，金属扣具不见，声卡芯片有维修痕迹； 大概推断：客户自己拆电池，金属卡扣飞到主板上，打火短路，然后友商接修，估计是报价高，所以。。。

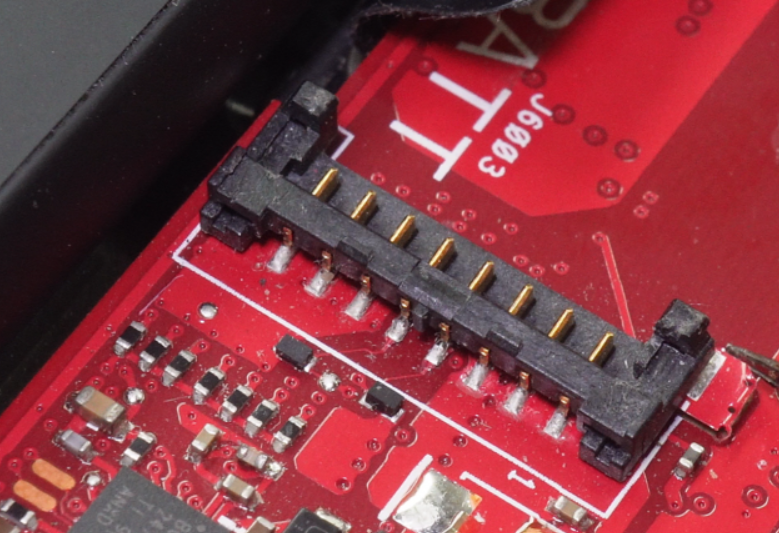

电池接口



声卡芯片

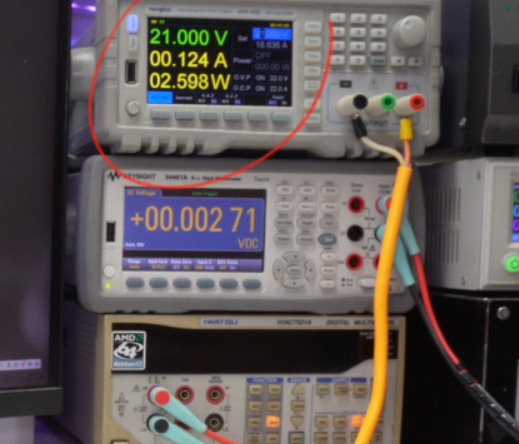

接入电源的 待机电流

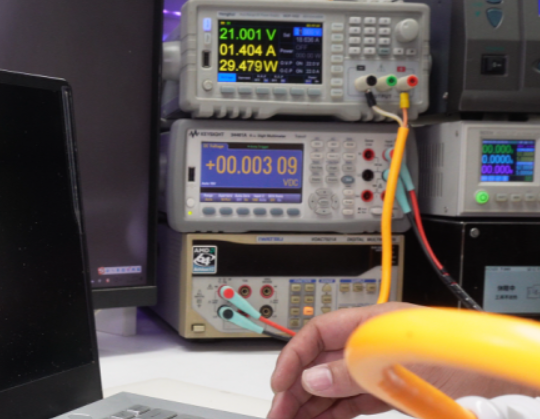

按下开关 能跑码到1.2-1.4A，但是屏幕没反应，如图所示：



1.2 拆主板检修

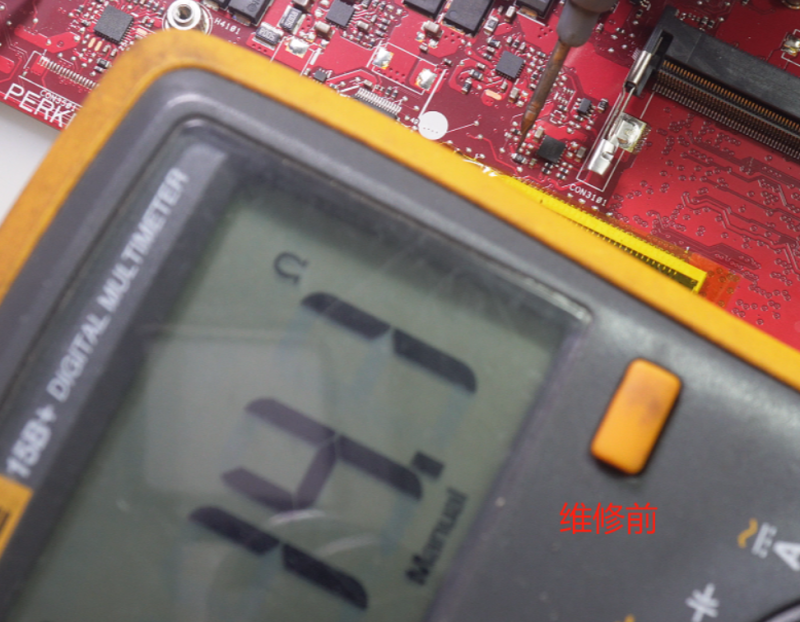

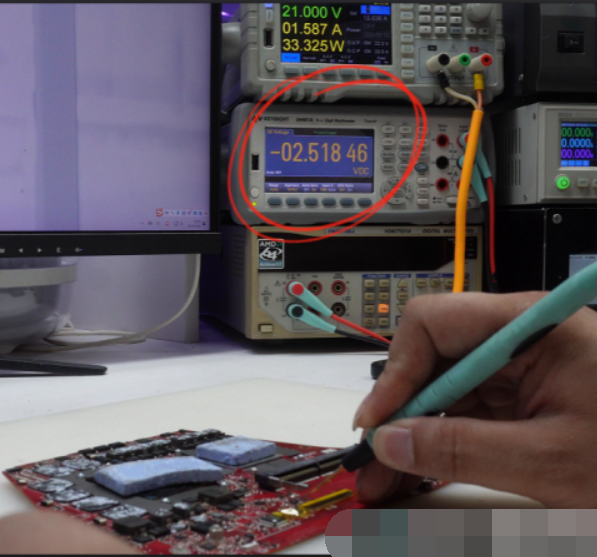

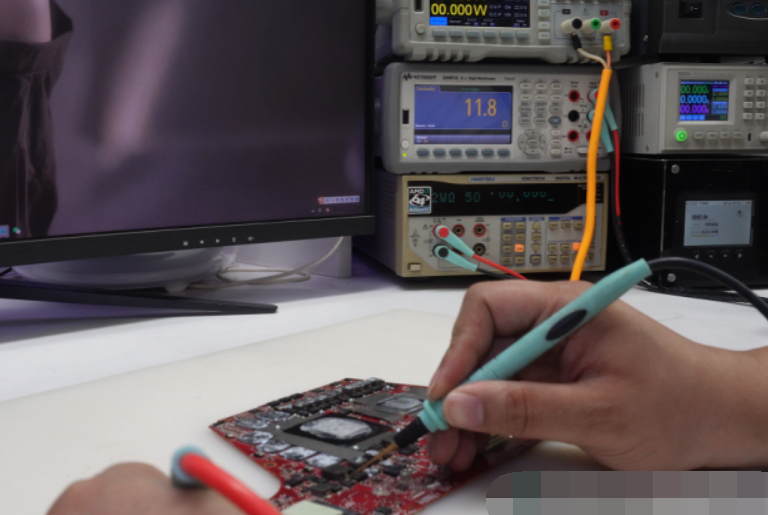

1.2.1 类似这种，待机电流大，但又能跑码无显示的，优先解决待机问题；所以首先考虑拆主板出来，对各项供电，进行打值；这种插电待机大的，大多就是3 5 v 这类供电异常，不出所料，5V对地值，异常低，如图所示，只有11.8

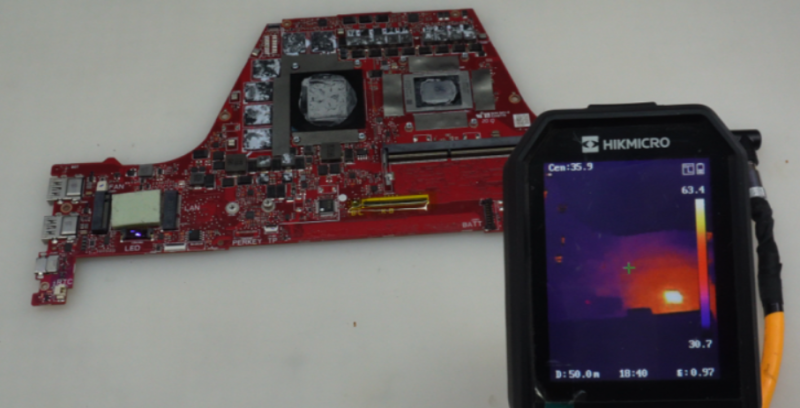

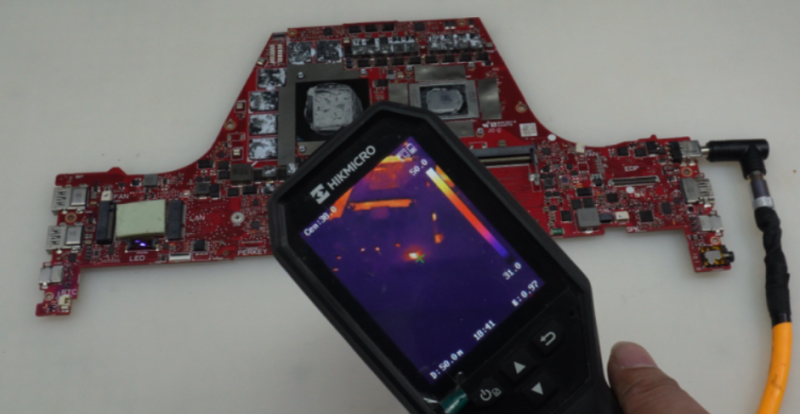

1.2.2 来，接电 热成像扫视，发现声卡芯片，2.5V芯片发热

声卡芯片



2.5V芯片



二：维修方法

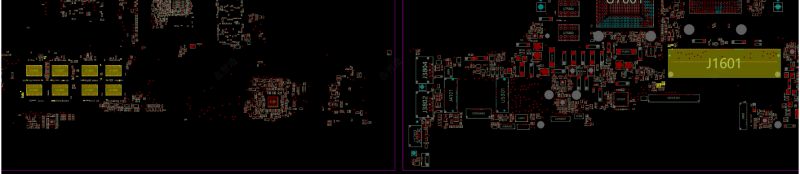

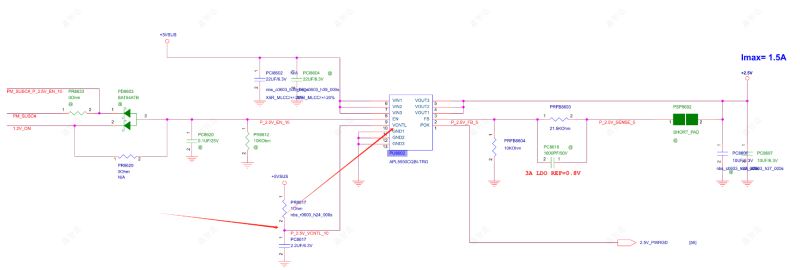

2.1 拆除声卡芯片，然后找2.5V短路发热原因； 2.5v 芯片的第10脚 是 偏置电压输入引脚，通过这个电阻 连接到待机5v ，电阻两端拉低；

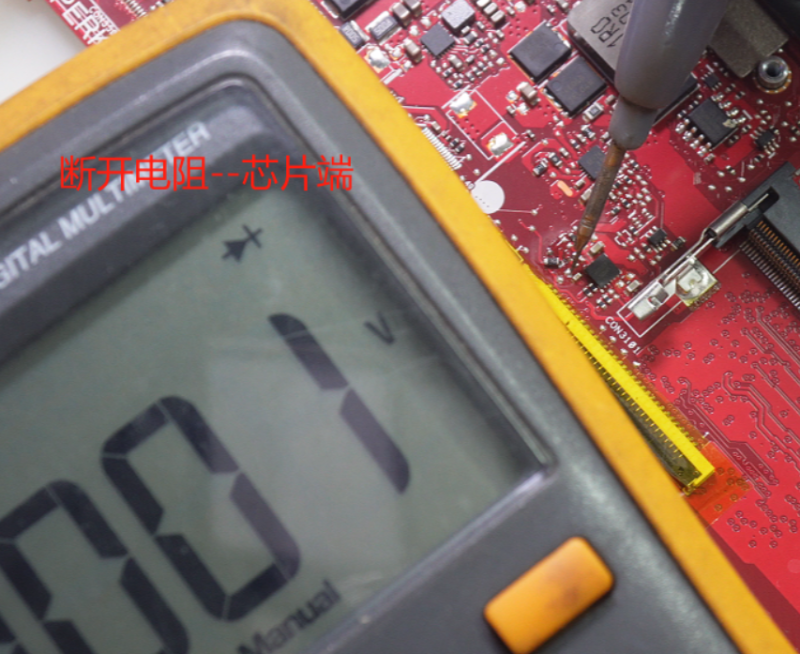

断开电阻，5V这端，阻值恢复，芯片的这段 还短路， 换掉他。待机修复正常，2.5V也正常产生，但还是没显示；如下图所示

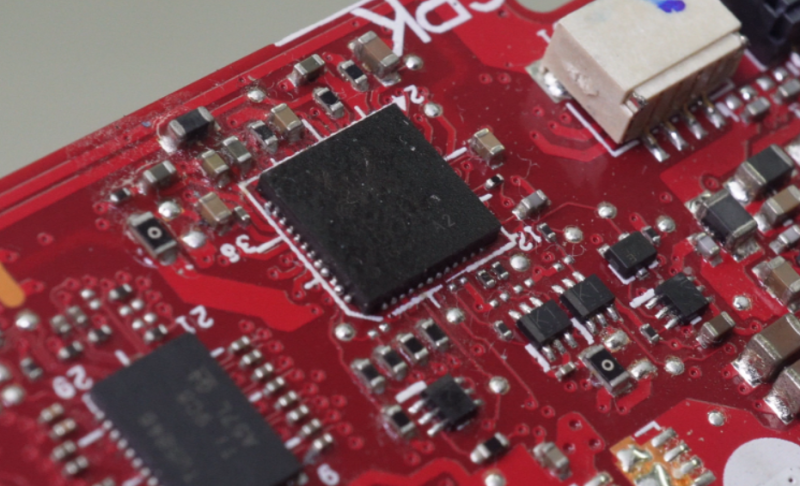

2.5V芯片截图

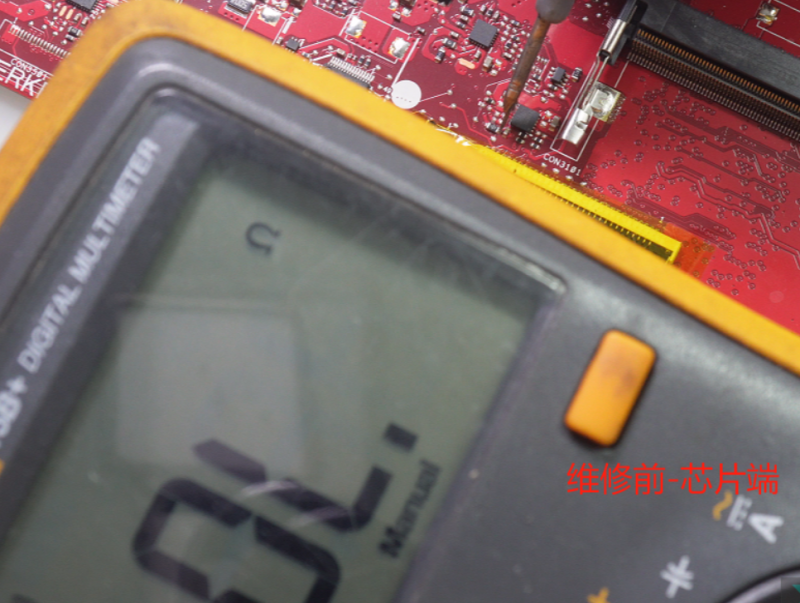

断开电阻前 对地值如下

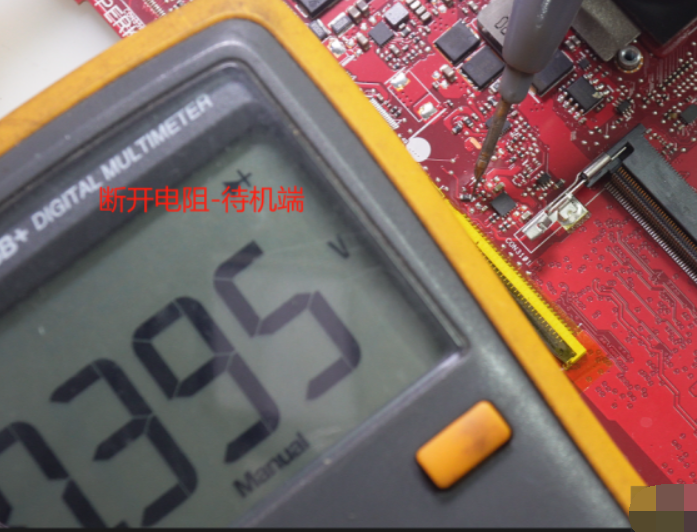

断开电阻后，对比如下



更换芯片后，2.5V正常产生



——————-分割线-开始今天的课程————-
三、
如上所示，机子修好待机，还是跑码不能显示，BIOS的CS#跑码 如下图，先看了，我再细说，如何使用示波器进行判修

1.上电片选正常

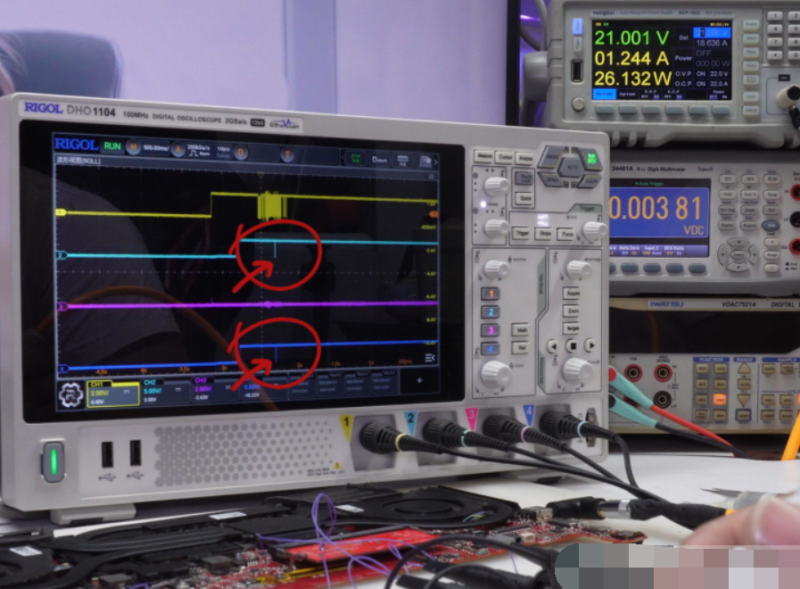

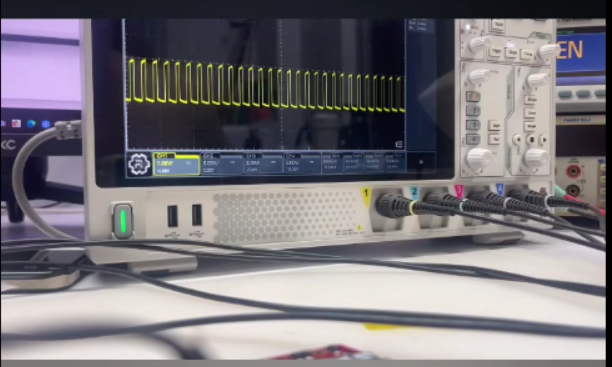

2. bios的 CS# 最后一段波形



3. 4通道 定义如下 探 头 定 义 1-4 10X
1 号 （黄线）—CS#

2/4号(双蓝色）— SMB

3号（紫色线）—PLT_RST#

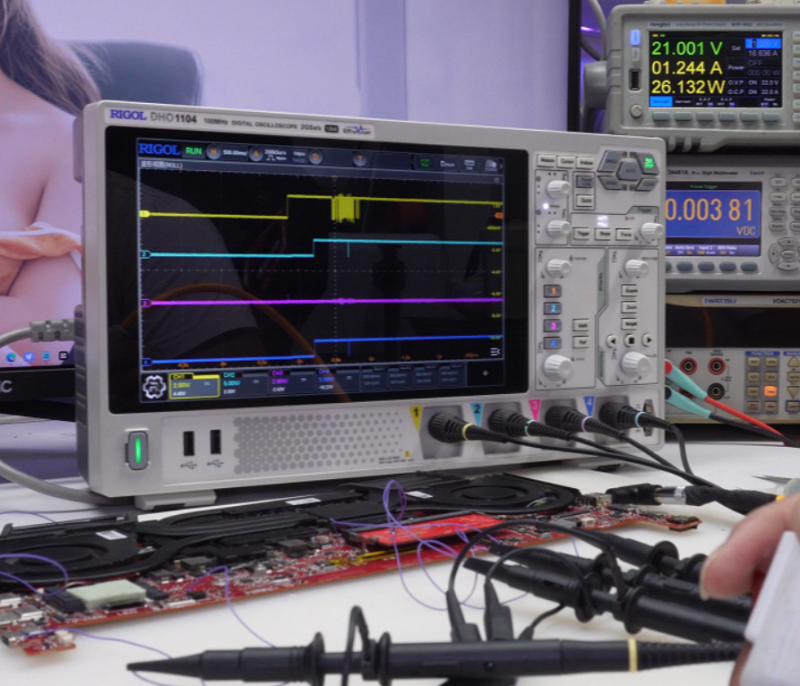

记录一个全程启动的波形如图所示



四、狡辩一下波段给各位友商参考参考

1.
明显看到，示波器上显示的波形，按下开关 主板开始跑码 ，但是这个波形在我眼里 就是不过内存，

第三通道 是平台复位 全程 并没有动作，切其他波段，一直处于待命状态（通俗理解-高电平）

相较于Intel 的不同 AMD的平台复位 是CPU在所有外配自检通过之后 才会产生

而 CPU的内存模块 就是这些外配的起始，所以 没过内存 友商判CPU坏， 也是属于合理的范畴

那到底是CPU已经去读了内存 但没过； 还是CPU压根就没读呢？

这两个情况 就是区分 优先修内存 还是修CPU

2.
看 内存的SMB 数据及时钟 在这个时间节点 他是有动作的

证明 CPU的内存模块有发出过指令，但 这个指令是发出完整的 还是没完整的

我怕你们听不下去了，这里就不深入讲解了 知道有这么一个意思就行

如图所示



3.结合上下文

最开始2.5V芯片短路 记得吧？
那~~这个 2.5v 呢 从参考资料上看 进了内存颗粒 是吧 ，

而内存损坏，自检就不能过，就无法给CPU进行回应

所以中断断了数据流，这样能理解么？

所以暂时不考虑CPU 从料板上 拆一套内存 换掉再说，若 还是不能跑码，那换了CPU 就100%修复了！

2.5V供电进入的地方，如图所示



4.更换完内存后，电流跑马正常，正常能显示，自此修复完成

如图所示



————-分割线———————-

那既然是技术分享，再给各位看两个波段对比，当然，也可以直接下载视频，文件下方有附件，可以自行查阅，不过。。。。最好是希望各位去视频号，帮投上两个币，万分感谢；视频上讲解比较清楚

来。。。 言归正传

五、

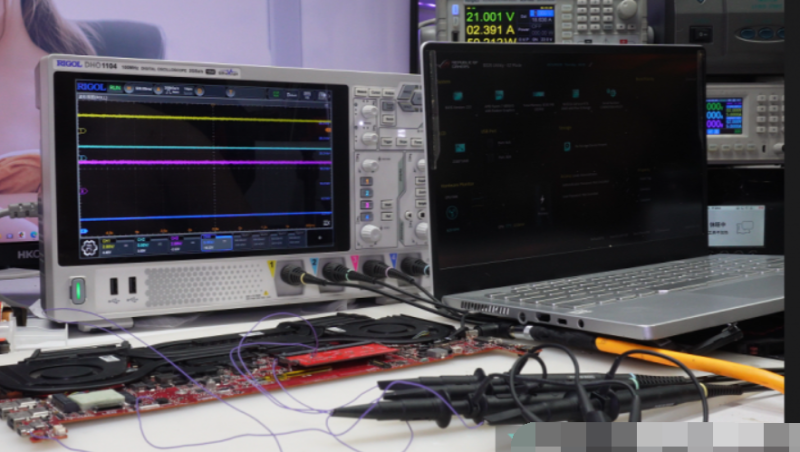

注意看这里，没接屏幕的时候， 上电跑完码 bios一直被调用 CS# 没停止过片选；

相较于Intel，在无硬盘的情况下，机器开机自动进入bios 之后，主板是不会持续调用bios的；

类似上期视频所展示的 这样，跑完码之后 只会间隔一定的时间点 进行调用。



如下所示

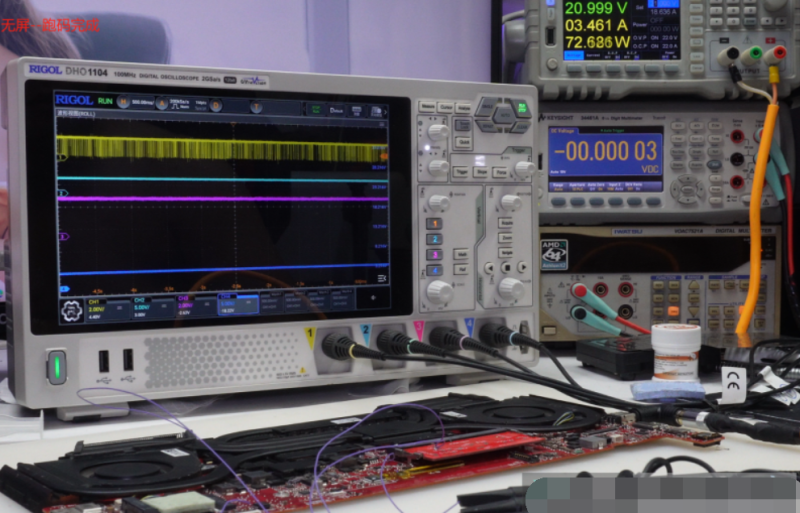

1. AMD没接屏幕，跑完码之后

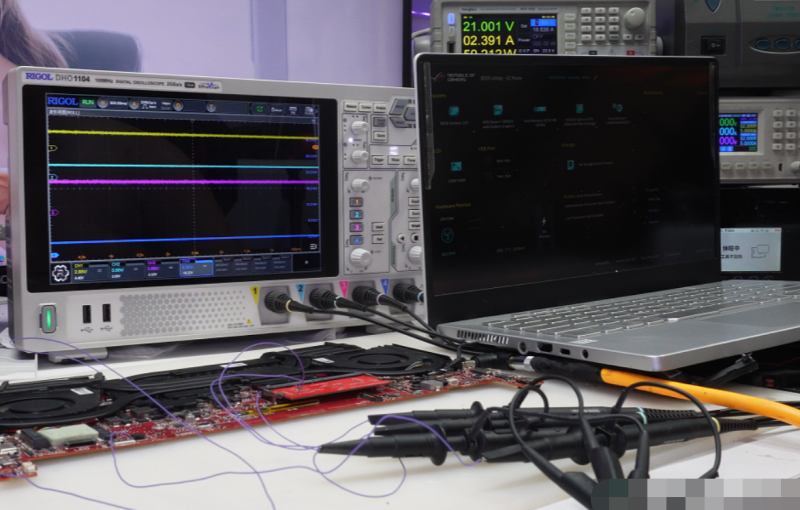

2.AMD接入屏幕，亮机之后

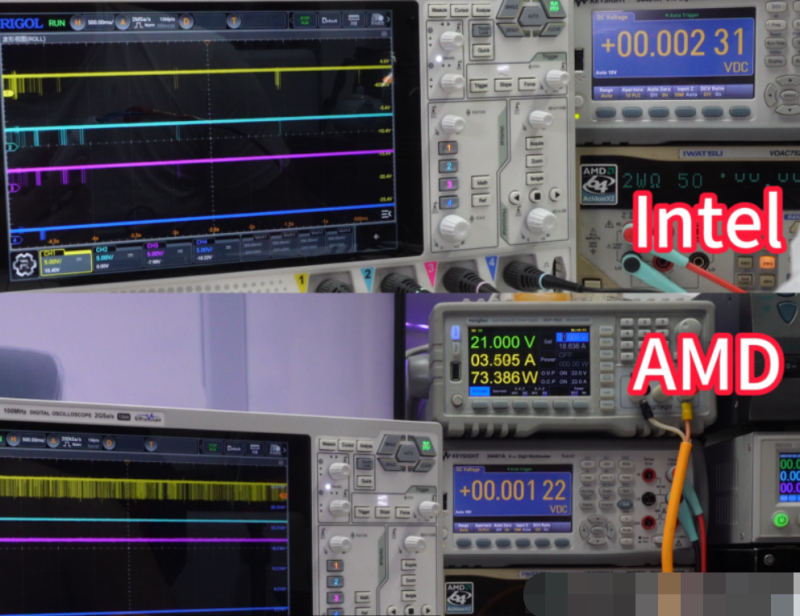

3.AMD与intel 跑完码，没接屏的情况下对比差异如图

感谢罗大师：https://www.chinafix.com/thread-1368901-1-1.html
