版号DA0NJSMBAG0，故障为上电0.8不跑码，无复位
目前故障为上电0.8不跑码，无复位

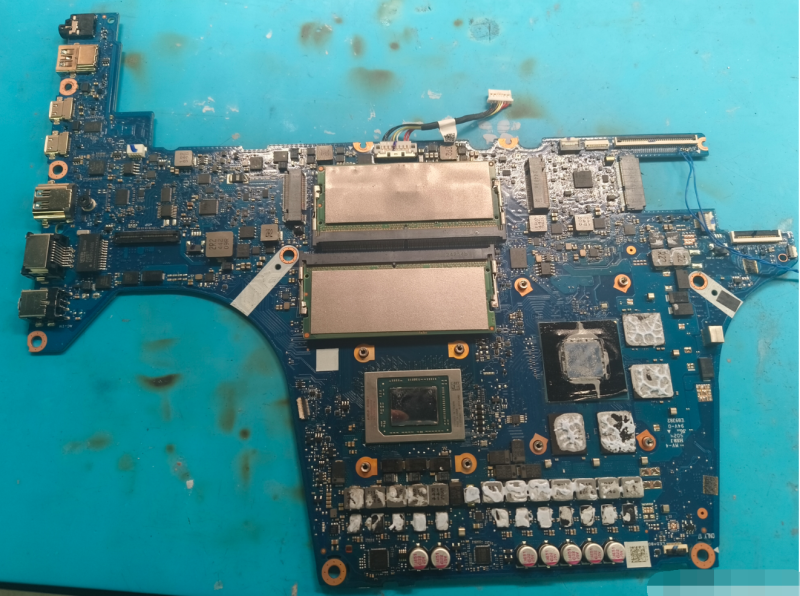

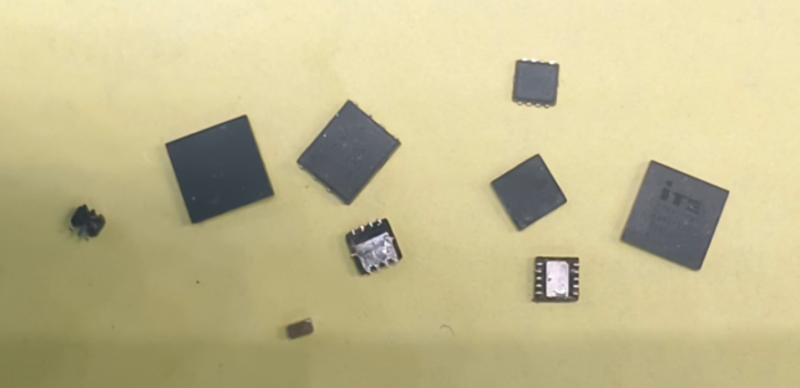

初始故障为进水，有人修过，同事接机主板多处短路，换下十来个配件后解决短路,又更换CPU后上电，但是电流卡0.8，目前是更换的测机的一个蓝屏U

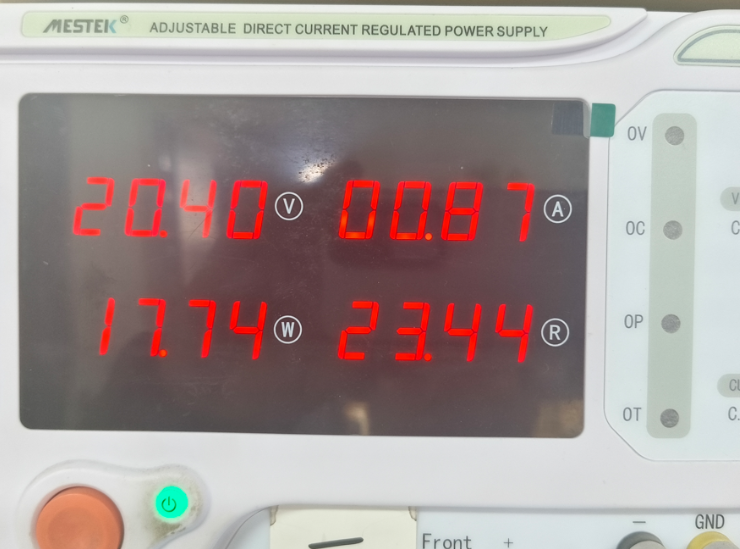

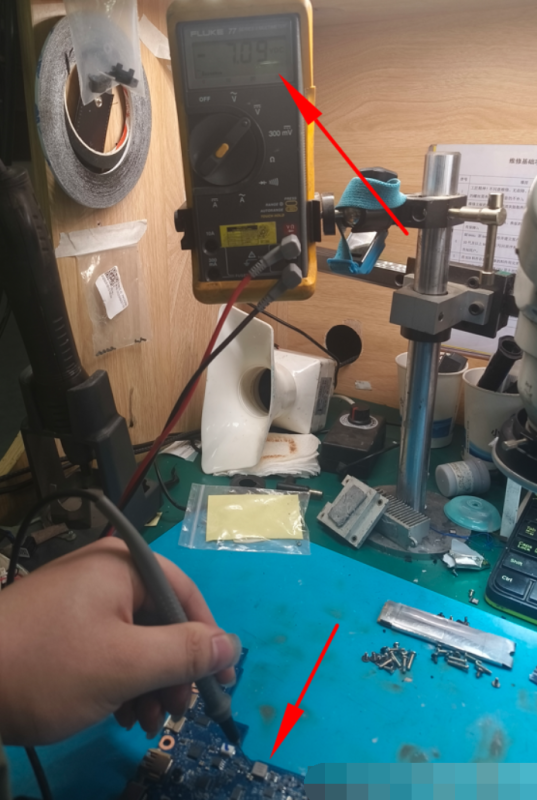

插电测试，开机后电流到0.87，无跳变
测量主板供电 3V 5V 1.8V 1.2V CPU供电 显卡供电 显存供电都已经输出

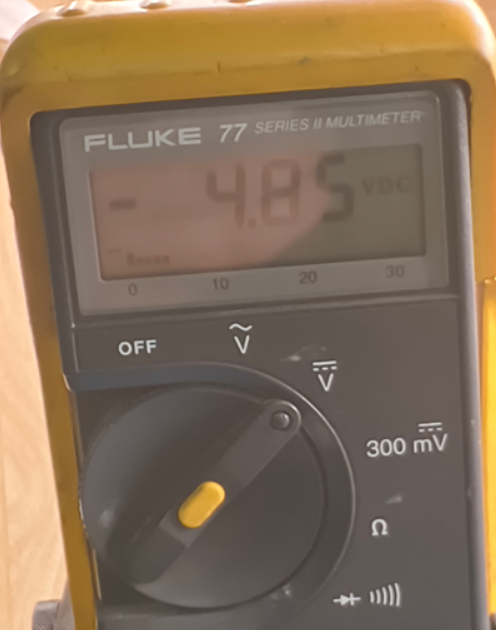

除了这些以外，还测量到有一个供电为4.8V,再通电测又变成了7V，难道说？上来就让我抓住马脚了？

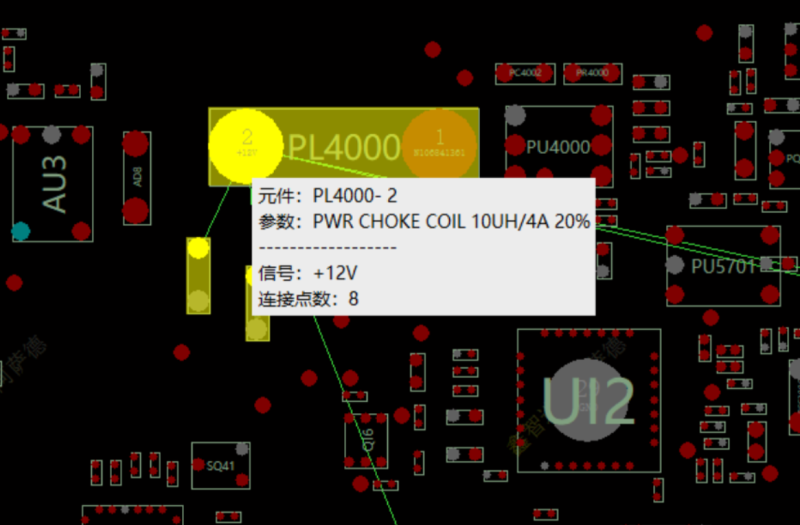

查点位图发现是去往风扇的12V,后级只去往风扇，没有其他的
看上去并不会导致0.8的电流，但是还是先解决掉它

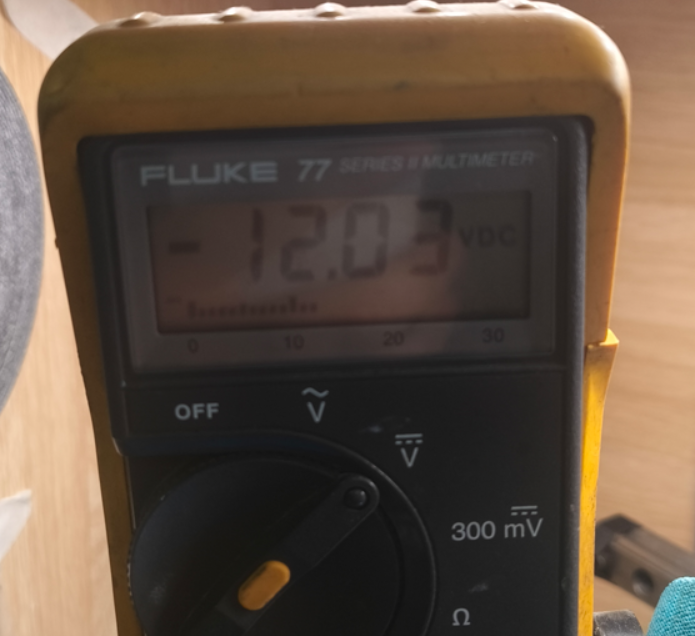

更换12V的芯片后，测量稳定的12V已经输出，不过电流依然在0.8徘徊
测试不插内存电流一样，测量内存5V正常，PG正常，rst没有
测APU_SYS_PWRGD 1.6V 正常（1.8V经10K和100K分压）

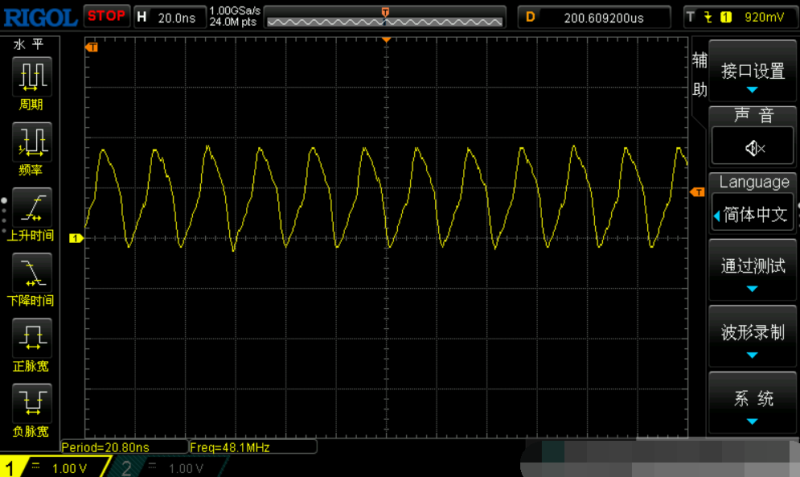

测48M晶振起振正常，标准48M
测量APU_PWRGD 1.8V APU_RST# 0.9v

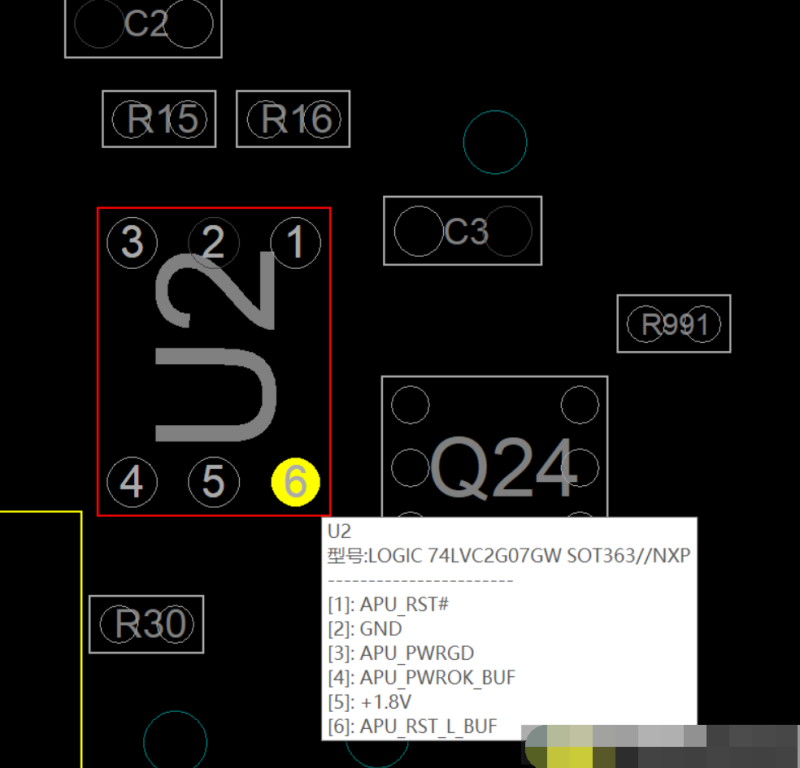

APU_RST#是受U2控制，开漏输出，外部1.8V上拉，所以0.9偏低

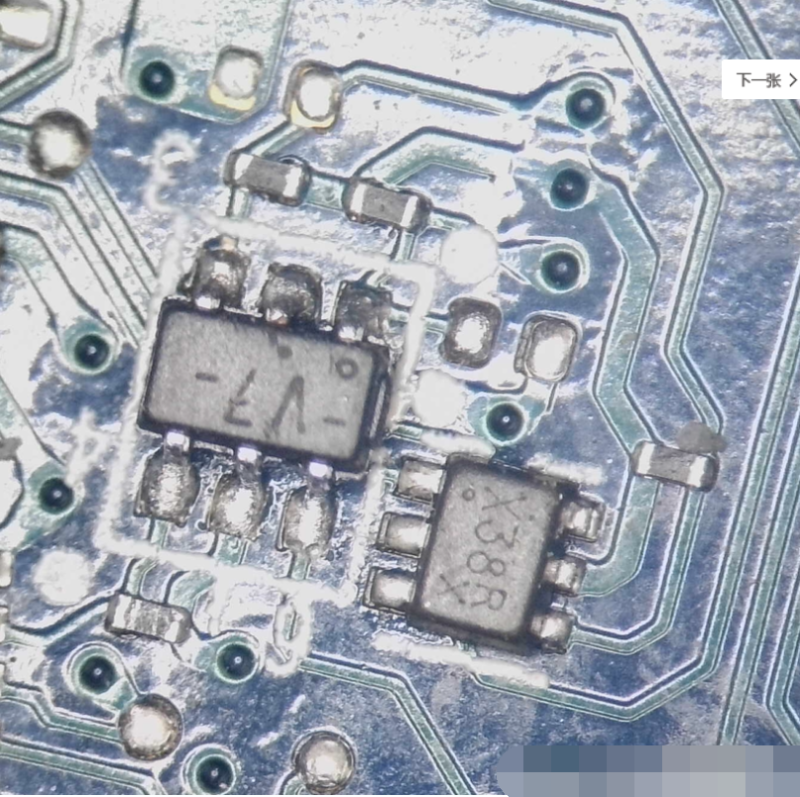

测量6脚1.8V，观察发现芯片已经被更换过

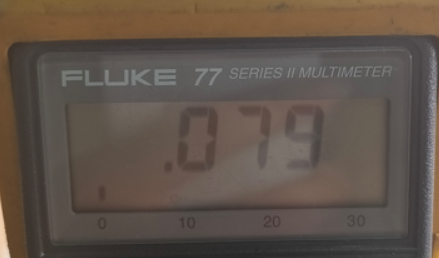

观察丝印型号没有换错，测量1脚二极体值，断电时300，开机后仅70，说明1.8被拉低
以防万一，把芯片更换掉
这个芯片结构很简单，2脚接地，5脚供电，4/6脚收到信号就开漏输出1/3，然后外部上拉
更换芯片后故障依旧

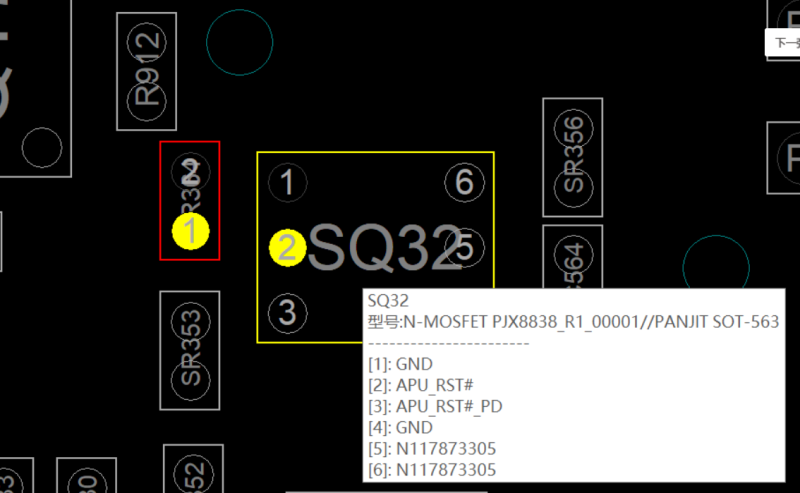

那就排查后级，CPU已经更换，APU_RST#还去往了SQ32 和KR167
其中SQ32处有一个75K下拉电阻，但是1.8经过4.7K和75K分压应该是1.69V

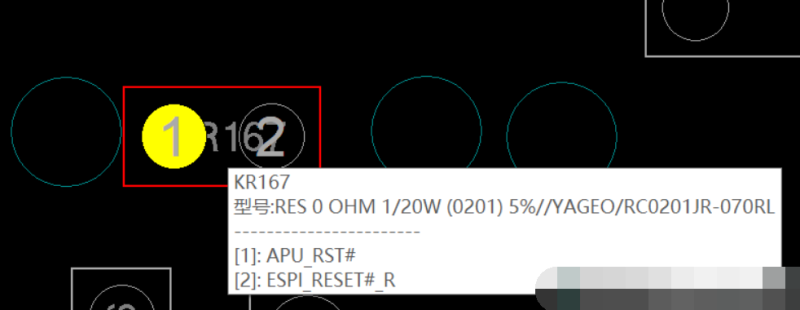

断开KR167，故障依旧，那么就排除ESPI_RESET#_R导致拉低
问题可能在SQ32

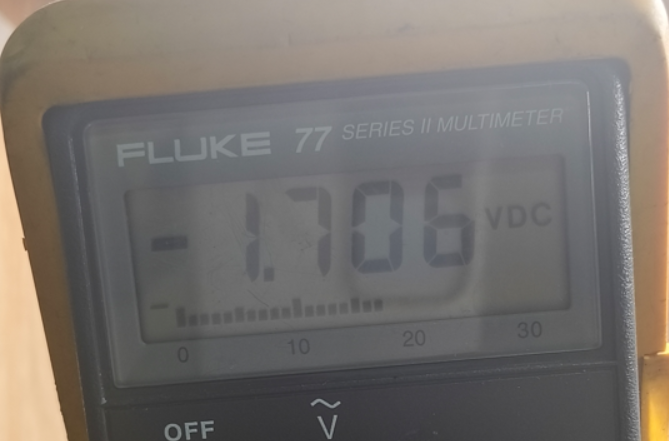

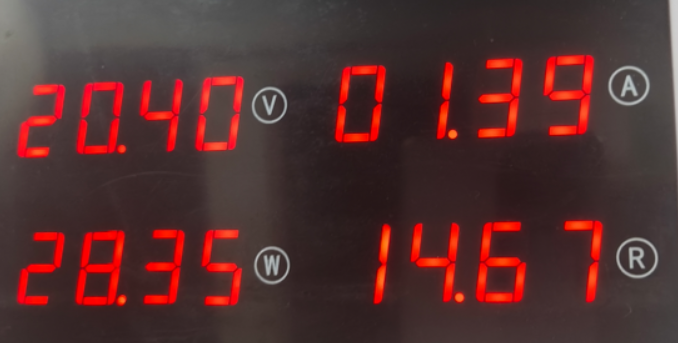

直接更换SQ32，通电测试APU_RST#1.7V,电流已经到1.4A

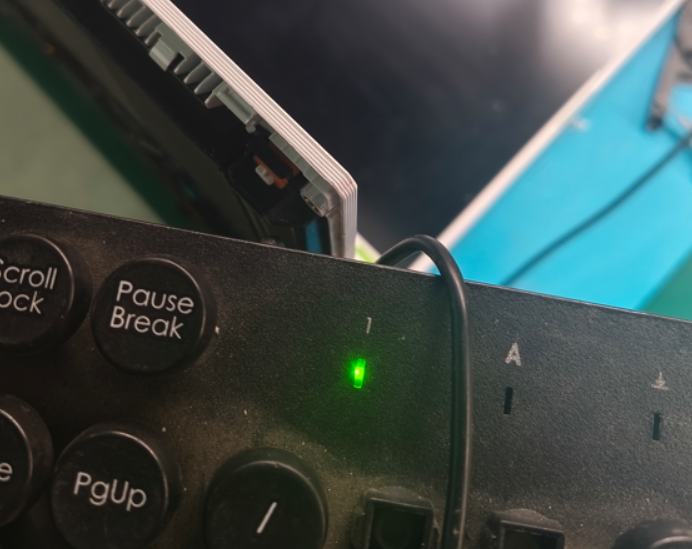

接屏开机键盘灯亮，屏不亮

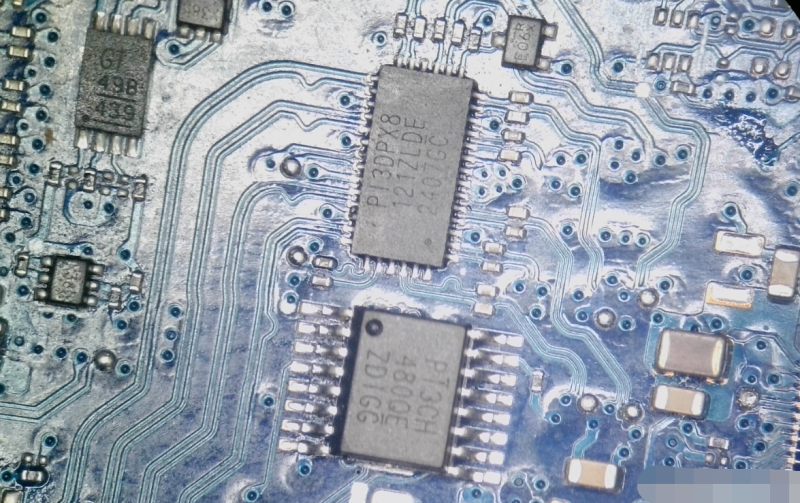

键盘灯亮，屏不亮，难道是屏上还有问?观察发现两个显示的转换控制芯片都在损坏范围内，已经被更换过
等机器正常开机之后，测量UMX3第1脚，为3.3V，说明现在是显卡输出显示信号，飞线将其拉低到地，强行切换到集显输出试一下
无效
从官网分离一个BIOS写进去，无效
测量屏接口电路，
+VIN_BLIGHT 20V正常
+3VLCD_CON 3.3V正常
EDP_HPD 0.6V 有点太低了
EDP_HPD是从屏幕发过来的信号，主板端主要接收，无上拉电阻

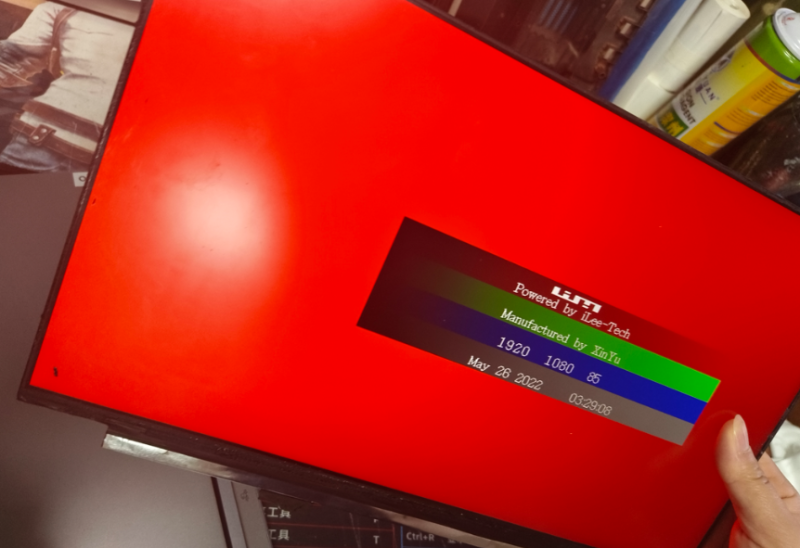

更换多张屏幕，故障依旧，HPD依然0.6V，把原屏接点屏器测试正常点亮，屏幕没有问题

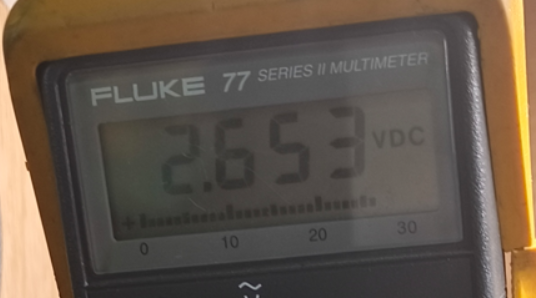

把另一台已经修好的同款机器拿过来，测量HPD为2.6V，确认HPD有问题
把好机器的上半套带屏线直接接这个机器上，故障依旧，确认上半套无异常，HPD同样低、

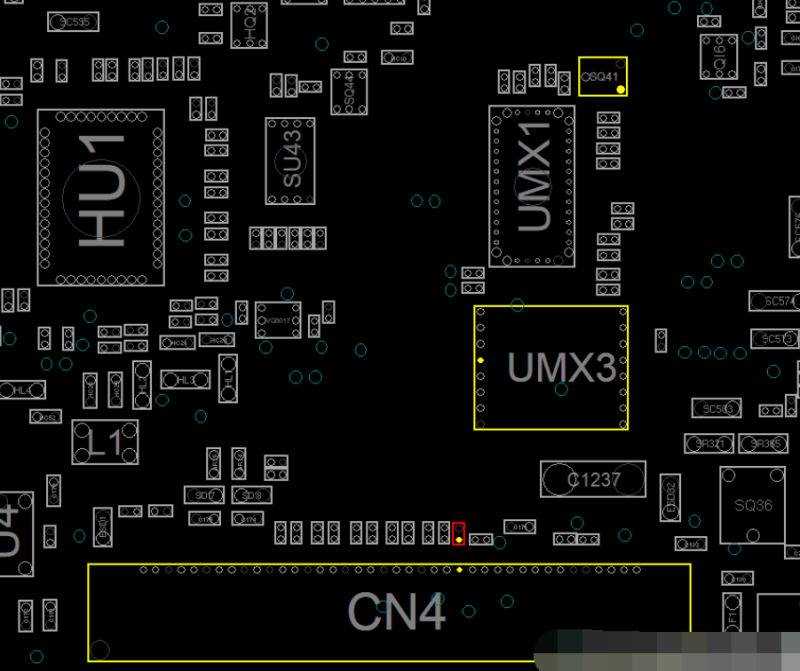

HPD主要连接UMX3和SQ41，UMX3已经更换，那就换掉SQ41

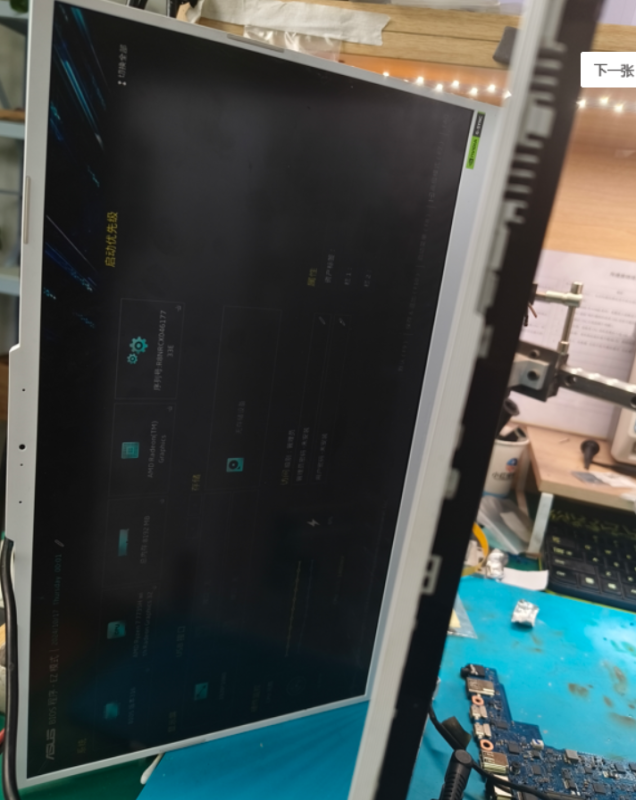

再次通电HPD 2.2V,屏幕正常亮机，就是SQ41漏电导致
由于现在是测机U，还需要更换一个新U上去，下一步换U

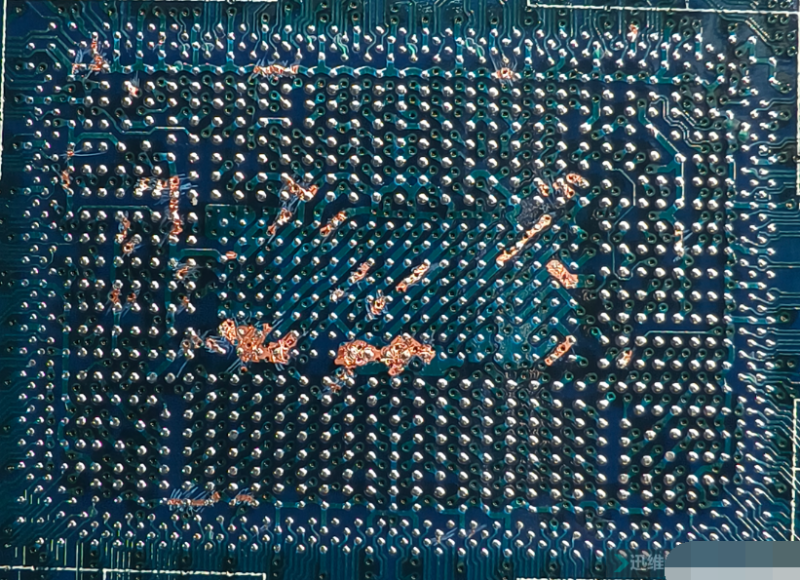

拆下CPU发现，下面还有惊喜，部分焊盘的绿油下面进焊锡了，导致一些地方拱起来，这会影响焊接效果
刮开较严重的部分，全部刮到铜皮
重新补好绿油，固化二十分钟以确保绿油稳固，不会在拖锡中刮掉

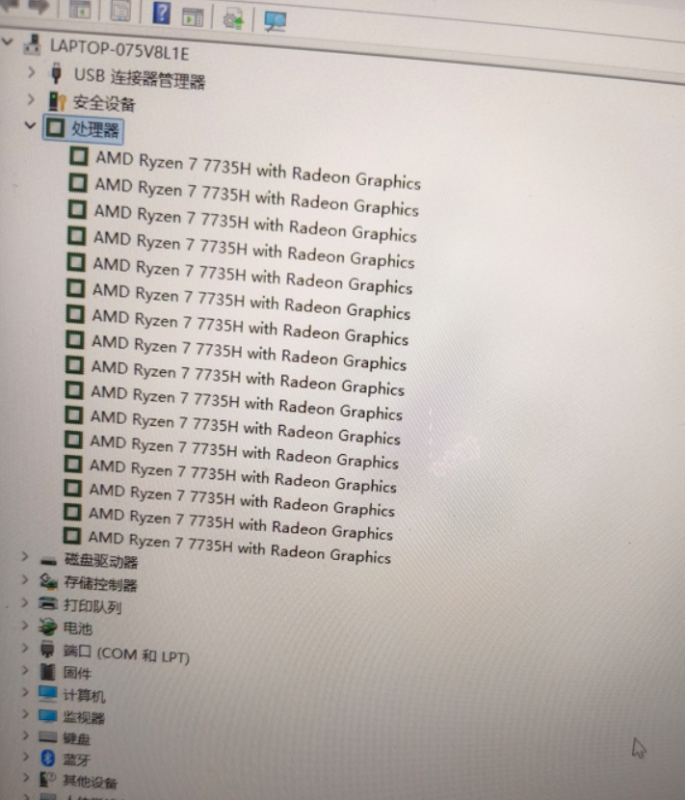

更换CPU后测试正常，维修完成
