机型:小新air 15ARE  2021 板号：NM-C811 R**.0



故障现象：开机log竖柱状 花屏 一条条的，然后就黑屏卡死，跑不了内存测试，维修过CPU和内存颗粒，二修机



维修过程 ：

跑不了内存测试，就不确定跟内存有没有关



先重植CPU后还是 一样

加焊全部8颗内存颗粒还是一样

识别内存改成镁光4G 就默认只使用A通就是 UD1-UD4



Board ID 0110 改成0100



测试还是会花屏，但是不会黑屏了，上内存检测，顺带把B通道的内存拆下植锡备用

维修思路是A跟B 现在只用A花屏，就是A通有问题，把B通的内存挨个换到A通

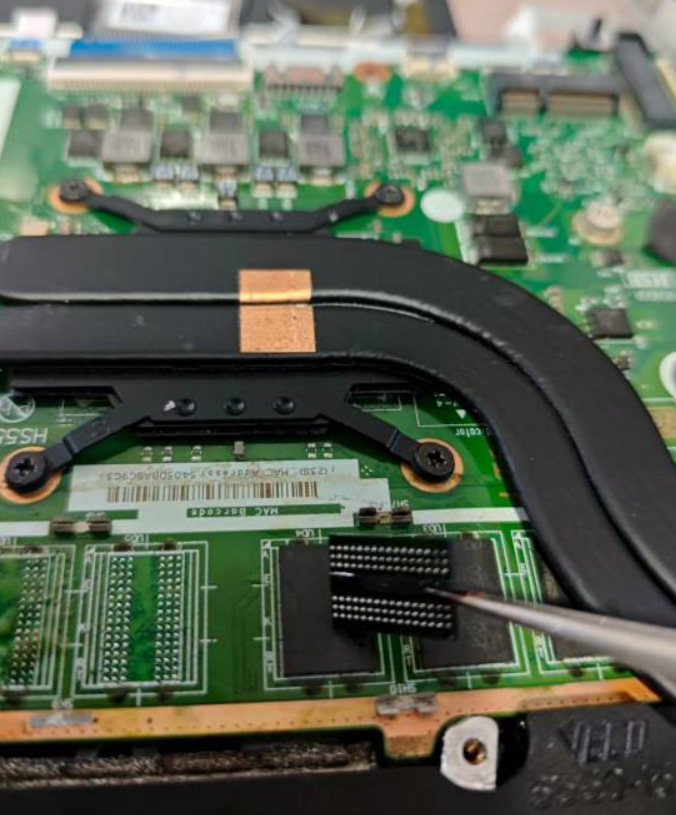

UD1-UD4内存挨个换，换到UD4不花屏了  UD4内存损坏

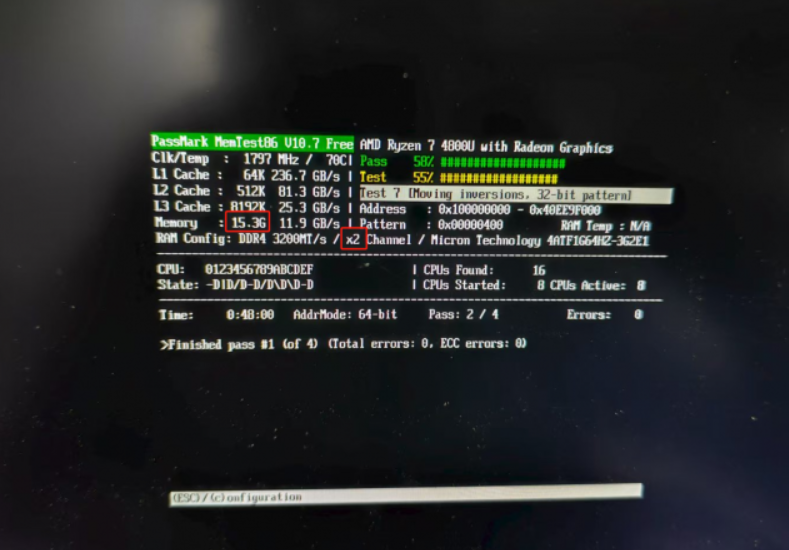

换了UD4后再运行内存测试

换UD4后测试为通过，坏一个内存颗粒，找一颗好的内存 跟剩下的3颗内存，装回B通道，装完B通道改回16G



顺利点亮没有花屏了

对于这种开机明显花屏的用这个方法可以快速确定是，A或B通道的原因，维修效率提升，对于不显示卡内存电流的维修也有帮助，例如卡0.7A内存电流时可以通过改内存配置只用A通道，把A通道的挨个拆下测量焊盘数据线（关键）数据线阻抗没有问题再换内存，拆下内存测量数据线很关键因为有些是重植CPU后卡电流的 可能是CPU空焊或者连锡，这个是我修这个机器的维修心得，只在这个机器上验证过，其它机器并不适用。

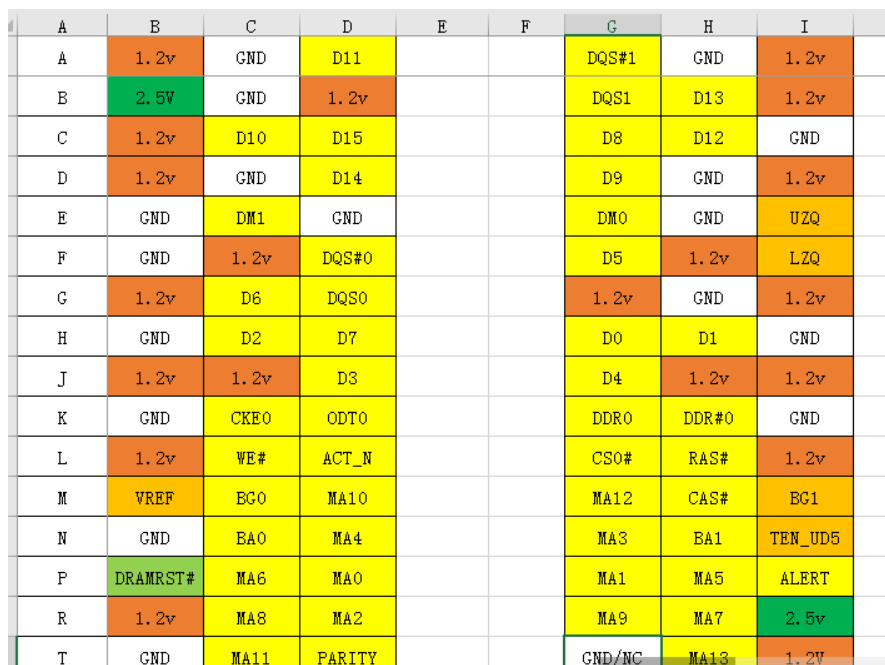

下面是我制作的内存脚位图
